NEMA 17 oder NEMA 23: Was beim Größenwechsel mitmuss
Aktualisiert: Oktober 2026
Die Fräse verliert Schritte, also soll ein größerer Motor hinein. Bei NEMA 17 oder NEMA 23 reicht es nicht, nur das höhere Haltemoment zu sehen. Der größere Motor braucht einen anderen Halter, meist eine stärkere Endstufe und häufig eine andere Kupplung. In der [Schrittmotor-Übersicht](/hub/druckerzubehoer/schrittmotor) steht ein 48-mm-NEMA-17 mit 55 Ncm einem 84-mm-NEMA-23 mit 2,2 Nm gegenüber. Das ist ein Leistungssprung, aber kein direkter Tausch. Für Desktop-3D-Drucker bleibt NEMA 17 meist die passendere Klasse. NEMA 23 lohnt sich, wenn eine schwerere CNC-Achse den mechanischen und elektrischen Umbau rechtfertigt.
Die Fräse verliert Schritte, also soll ein größerer Motor hinein. Bei NEMA 17 oder NEMA 23 reicht es nicht, nur das höhere Haltemoment zu sehen.
Die Fräse verliert Schritte, also soll ein größerer Motor hinein. Bei NEMA 17 oder NEMA 23 reicht es nicht, nur das höhere Haltemoment zu sehen. Der größere Motor braucht einen anderen Halter, meist eine stärkere Endstufe und häufig eine andere Kupplung. In der Schrittmotor-Übersicht steht ein 48-mm-NEMA-17 mit 55 Ncm einem 84-mm-NEMA-23 mit 2,2 Nm gegenüber. Das ist ein Leistungssprung, aber kein direkter Tausch. Für Desktop-3D-Drucker bleibt NEMA 17 meist die passendere Klasse. NEMA 23 lohnt sich, wenn eine schwerere CNC-Achse den mechanischen und elektrischen Umbau rechtfertigt.
Unsere Top-Empfehlungen
| Badge | Produkt | Flansch und Länge | Haltemoment | Welle | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  STEPPERONLINE STEPPERONLINE 17HE19-2004S, 55 Ncm, 48 mm | NEMA 17, 48 mm | 0,55 Nm bei 2 A | nicht genannt | 9.6 | ∼ 31,99 € | Zum Angebot |

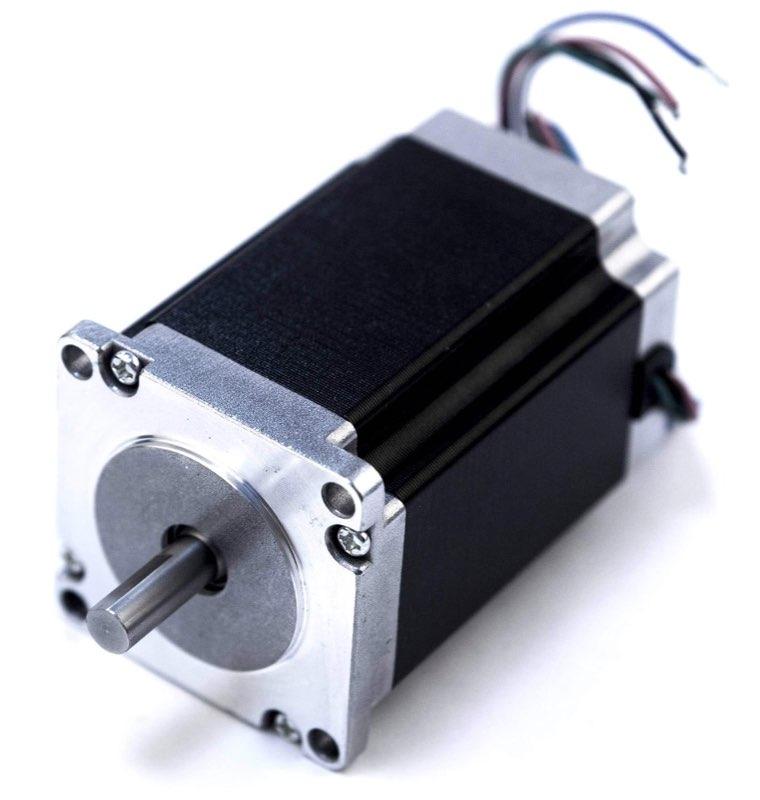

| Alternative |  ACT Motor ACT Motor NEMA 23 23HS9430D8P7.5-15, 84 mm, 2,2 Nm, 3 A | NEMA 23, 84 mm | 2,2 Nm bei 3 A | 8 mm Rundwelle | 8.2 | ∼ 29,42 € | Zum Angebot |
| Preis-Tipp |  STEPPERONLINE STEPPERONLINE 5 x NEMA 17, 0,42 Nm, 1,5 A | NEMA 17, 38–39 mm | 0,42 Nm bei 1,5 A | 5 mm | 9.4 | ∼ 29,00 € | Zum Angebot |
Inhalt
Was die Zahlen 17 und 23 messen
Die NEMA-Zahl beschreibt die Flanschklasse. NEMA 17 liegt ungefähr bei 42 × 42 mm, NEMA 23 je nach Quelle und Ausführung bei etwa 56 bis 57 mm. Die Zahl garantiert weder ein bestimmtes Haltemoment noch eine feste Körperlänge. Zwei NEMA-17-Motoren können denselben Halter nutzen und dennoch 17 oder 55 Ncm liefern. Die Längen innerhalb dieser Klasse erklärt die Schrittmotor-Kaufberatung.
Ein NEMA 23 passt nicht in den NEMA-17-Halter. Das ACT-Modell ist 84 mm lang und wiegt 1,29 kg. An einer schnellen Druckerachse belastet diese Masse den Rahmen. An einer stationären CNC-Achse wiegt das weniger schwer.
Bei NEMA 17 sind 5 mm Welle verbreitet, der ACT hat 8 mm. Eine 5-auf-8-mm-Kupplung verbindet die Spindel und macht den alten Halter nicht passend. Vor der Bestellung gehören Platte, Kupplung, Achshöhe und Kollisionsraum auf eine Skizze.
Moment und der Treiber, der mitmuss
Der 48-mm-NEMA-17 im Sortiment ist mit 55 Ncm, also 0,55 Nm, bei 2 A angegeben. Der NEMA 23 nennt 2,2 Nm bei 3 A. Im Stillstand ist das etwa das Vierfache. Daraus folgt nicht, dass die Maschine bei jeder Geschwindigkeit viermal so kräftig wird. Mit steigender Drehzahl zählen Drehmomentkurve, Induktivität, Versorgungsspannung und die gewählte Endstufe.
Ein kleiner Stecktreiber ist für 3 A meist nicht die Lösung. Eine Endstufe der TB- oder DM-Klasse kann passen, wenn Dauerstrom, Kühlung und Dokumentation stimmen. Das Twotrees-Bundle nennt am TB6600 maximal 4 A und 9 bis 42 V, aber kein belastbares Motormoment. Das ist ein Treiberpaket, kein NEMA-23-Ersatz.
Mehr Spannung kann den Strom bei Drehzahl schneller aufbauen und bleibt an die Grenzen von Endstufe und Netzteil gebunden. 48 V unterhalb mancher Niederspannungsregeln sind kein Freibrief für offene Klemmen. Spulen und Strom beschreibt Schrittmotor anschließen.
Drucker oder Fräse
Am Desktop-Drucker sind Rahmen, Halter und Board auf NEMA 17 ausgelegt. Ein 48-mm-Motor mit 55 Ncm kann eine belastete Achse tragen, wenn Bauraum und 2 A passen. NEMA 23 brächte neue Platte, mehr Masse und eine externe Endstufe, ohne automatisch bessere Drucke.
An der Fräse zählen Spindelsteigung, Masse, Reibung, Beschleunigung und Vorschub. NEMA 23 ist sinnvoll, wenn die Kurve zeigt, dass NEMA 17 keine Reserve hat. Maschinengewicht allein reicht nicht. Eine leichtgängige Spindel kann bei NEMA 17 bleiben.
Zuerst die Mechanik: Schwergängig im stromlosen Zustand behebt kein größerer Motor. Fehlt Kraft nur bei Tempo, zählen Versorgung und Drehmomentkurve mehr als das Haltemoment.
Fazit: der Umbau tauscht mehr als den Motor
Mit dem Motor wechseln Halter, Kupplung und oft Netzteil, Endstufe, Leitungen und Kühlplatz. Die Achshöhe muss stimmen, sonst läuft die Kupplung mit Versatz.
Steps/mm bleiben gleich, wenn 1,8°, Mikroschritt und Übersetzung gleich bleiben. Die Flanschgröße ändert die 200 Vollschritte nicht. Trotzdem eine Messfahrt, weil Endschalter und Fahrweg neu sein können.
NEMA 17 für Drucker und leichte CNC-Achsen. NEMA 23, wenn Last und Kurve den größeren Flansch begründen. Sonst deckt der Motortausch ein anderes Problem nur zu.
Häufige Fragen
Passt ein NEMA 23 in einen NEMA-17-Halter?
Nein. Der Flansch wächst von ungefähr 42 mm auf etwa 56 bis 57 mm, und das Lochbild ist anders. Sie benötigen eine neue Motorplatte oder einen stabilen Adapter. Auch Achshöhe, Bauraum und zusätzliche Masse müssen berücksichtigt werden.
Welche Welle hat der NEMA 23 im Vergleich?
Der ACT B075YYF195 ist mit einer 8-mm-Rundwelle angegeben. Viele NEMA-17-Aufbauten nutzen 5 mm. Eine passende Kupplung verbindet beide Seiten, ersetzt aber weder den größeren Halter noch die Prüfung der Wellenlänge.
Reicht ein Stecktreiber für 3 A?
In der Regel nicht ohne deutliche Einschränkung. Prüfen Sie den realen RMS- und Dauerstrom des konkreten Boards sowie dessen Kühlung. Für einen 3-A-Motor ist häufig eine externe Endstufe sinnvoller als ein kleiner Treiber im Druckerformat.
Braucht eine Fräse automatisch NEMA 23?
Nein. Maßgeblich sind Reibung, Masse, Spindelsteigung, Vorschub und Beschleunigung. Eine kleine leichtgängige Fräse kann mit NEMA 17 funktionieren, eine schwere Achse kann NEMA 23 benötigen. Entscheidend ist das Drehmoment im gewünschten Drehzahlbereich.
Sind 2,2 Nm ein anderes Kaliber als 55 Ncm?
Ja. 55 Ncm entsprechen 0,55 Nm, sodass 2,2 Nm beim Haltemoment dem Vierfachen entsprechen. Unter Bewegung kann das Verhältnis anders ausfallen. Dafür braucht man die Drehmomentkurven beider Motoren und die Daten der jeweiligen Endstufe.
Darf ich den NEMA 23 einfach mit 48 V betreiben?
Nur wenn Endstufe, Netzteil, Verdrahtung und Maschine dafür ausgelegt sind. Die Spannung am Treiber ist nicht mit einer festen Motorspannung gleichzusetzen, aber alle Bauteilgrenzen gelten. Arbeiten an offenen leistungsstarken Versorgungen gehören in fachkundige Hände.
