Vierkant oder Hollowtech II: die Kurbel entscheidet
Aktualisiert: Oktober 2026
Sie haben eine Shimano-Schachtel in der Hand und eine zweite Kurbel im Keller und halten beides für denselben Ersatz, weil auf beiden Shimano steht. Vierkant oder Hollowtech ist keine Geschmacksfrage und kein Generationen-Upgrade. Die Kurbel, die am Rad bleibt, legt die Bauart fest. Die fünf Artikel der Übersicht [Shimano-Innenlager](/hub/fahrradersatzteile/shimano-innenlager) teilen sich genau entlang dieser Grenze. Eine Schale ohne Welle und eine Patrone mit Welle sind kein Paar, auch wenn das Gewinde bei beiden BSA heißt. Maße und Preise kommen erst danach und ersetzen diese Grenze nicht.
Sie haben eine Shimano-Schachtel in der Hand und eine zweite Kurbel im Keller und halten beides für denselben Ersatz, weil auf beiden Shimano steht.
Sie haben eine Shimano-Schachtel in der Hand und eine zweite Kurbel im Keller und halten beides für denselben Ersatz, weil auf beiden Shimano steht. Vierkant oder Hollowtech ist keine Geschmacksfrage und kein Generationen-Upgrade. Die Kurbel, die am Rad bleibt, legt die Bauart fest. Die fünf Artikel der Übersicht Shimano-Innenlager teilen sich genau entlang dieser Grenze. Eine Schale ohne Welle und eine Patrone mit Welle sind kein Paar, auch wenn das Gewinde bei beiden BSA heißt. Maße und Preise kommen erst danach und ersetzen diese Grenze nicht.
Unsere Top-Empfehlungen
| Badge | Produkt | Bauart | Achslänge | Einsatz laut Titel | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Shimano Shimano SM-BBR60 BSA-Lagerschalen | Hollowtech-II-Schalen | k. A. | Ultegra, 105 | 8.6 | ∼ 20,25 € | Zum Angebot |
| Preis-Leistungs-Tipp |  Shimano Shimano BB-RS501 Hollowtech II BSA 68 | Hollowtech-II-Schalen | k. A. | Tiagra/Sora, Road | 8.2 | ∼ 12,95 € | Zum Angebot |
| Alternative |  Shimano Shimano BB-UN300 Vierkant 68×122,5 mm | Vierkant-Patrone | 122,5 mm | Alivio | 7.6 | n.a. | Zum Angebot |
Inhalt
Was eine Vierkant-Patrone mitbringt

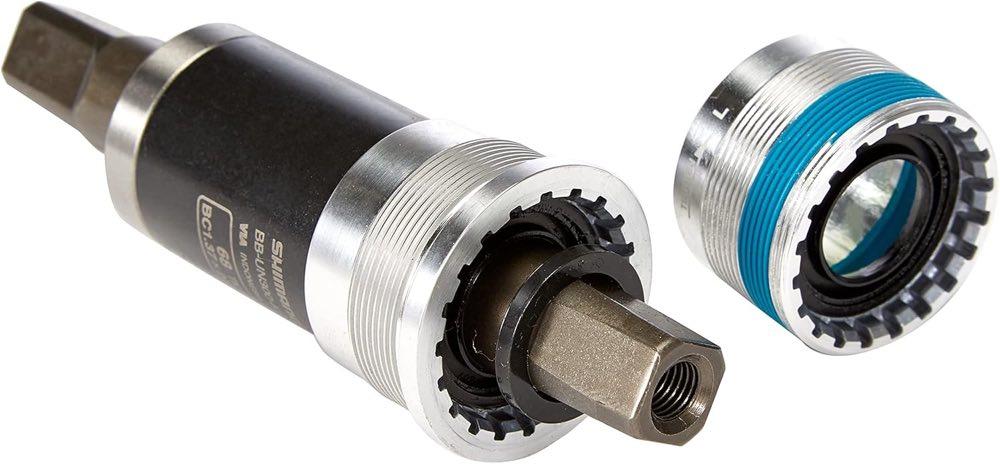

Eine Vierkant-Patrone ist ein geschlossenes Lager mit eigener Welle. Die Kurbelarme stecken links und rechts auf den Zapfen und werden mit je einer Schraube gezogen. Im Set sind das zwei BB-UN300, keine Schalen. B08CGTYJBS nennt im Titel BSA 68×122,5 mm und Alivio, Modell EBBUN300B22X. B08CGXZP2Y nennt BSA 127,5/68 mm, Modell EBBUN300B27B. Beide sind Vierkant. Die Längen sind verschiedene Kettenlinien, nicht „das neuere UN300“. Shimano-Vierkant ist JIS. ISO, vor allem bei Campagnolo, sitzt auf demselben Vierkant-Wort und doch anders auf der Welle.
Die Patrone bringt die Welle also mit. Sie brauchen keine Hollowtech-Kurbel, Sie dürfen auch keine verwenden. Am Stadt-Rad mit einer einfachen Vierkantöffnung ohne fest verbundene Achse sind die beiden UN300 die einzige Seite dieses Sets. Die Materialtabelle des kürzeren Lagers sagt Plastic, Rezensionen beschreiben Aluminiumhülsen. Das ändert die Bauart nicht.
Was Hollowtech-Schalen nicht mitbringen
Hollowtech II, bei Shimano ab 2004, lagert die Welle außen neben dem Gehäuse. Die Welle ist Teil der Kurbel, in der Regel eine 24-mm-Achse an einem Arm, der zweite Arm wird aufgeschoben und geklemmt. Das Lager selbst ist ein Paar Schalen plus Dichtungen und enthält keine Tretlagerwelle. Deshalb steht bei SM-BBR60, BB-RS501 und SM-BB52 keine Achslänge in den Daten.

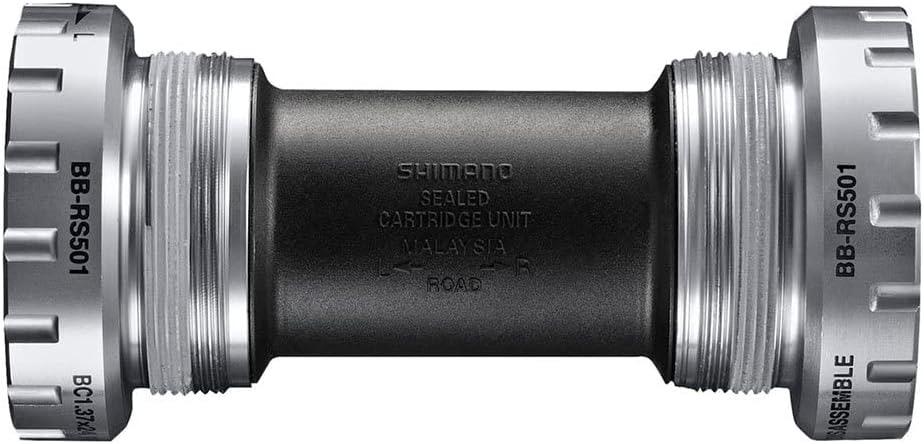

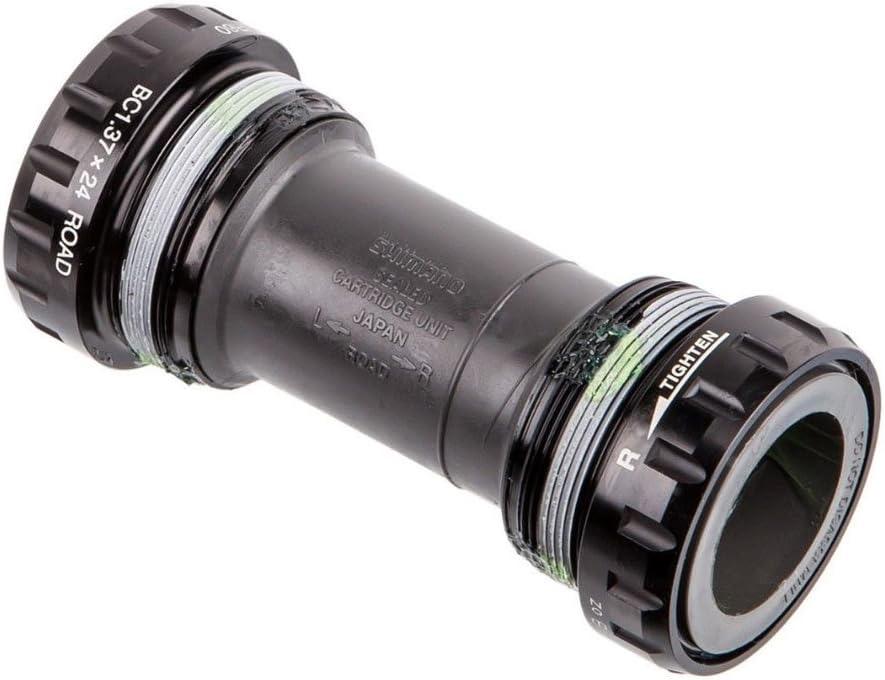

Das SM-BBR60 (B00CABINCY, ISMBBR60B) ist ein Lagerschalensatz für BSA, Titel Ultegra und 105. Das BB-RS501 (B0BNRV6N4V) ist Road, BSA 68, Tiagra/Sora. Das SM-BB52 (B016VBWO14) ist MTB, geschraubt, BSA BC 1.37, mit dem Konflikt 68/73 mm im Titel gegen 83 mm im Feld. Keine dieser Schalen ersetzt eine Patrone. Entscheidend ist, ob die Welle an der Kurbel sitzt.
Warum mischen schiefgeht
Eine Hollowtech-Schale kann eine Vierkantpatrone nicht ersetzen, weil die Kurbelöffnung keinen 24-mm-Wellensitz hat und die Schale keinen Vierkantzapfen. Umgekehrt findet eine Hollowtech-Kurbel in der Patronenwelle keinen Platz, weil dort schon eine Vierkantachse steckt. Es gibt in diesem Set keinen Adapter zwischen den Bauarten.
Innerhalb des Vierkants gibt es eine zweite Falle. JIS-Welle und ISO-Kurbel mischen sich nicht folgenlos. Die Kettenlinie wandert, und der Arm kann überlasten. Konkrete Millimeter dieser Verschiebung stehen in den Dateien nicht. Octalink ist weder Vierkant noch Hollowtech. Pressfit ohne Gewinde passt in keines dieser Gehäuse. Beide Bauarten knarzen in den Reviews nach etwa 1.000 km, die neuere ist damit nicht automatisch dichter.
Was die Seiten danach nicht mehr klären
Wenn feststeht, dass die Kurbel Vierkant ist, sind Sie mit den beiden UN300 fertig, was die Bauart angeht. Offen bleiben Gehäusebreite 68 mm und die Achslänge 122,5 oder 127,5 mm. Das misst die Shimano-Innenlager-Kaufberatung, nicht dieser Vergleich. Wenn feststeht, dass die Kurbel Hollowtech II ist, bleiben drei Schalen, und die trennen sich nach Road gegen MTB und nach der Breite. Diese Zahlen sind kein Beweis, dass Hollowtech breiter sei als Vierkant.
Der Schriftzug Alivio auf dem kurzen UN300 macht die Patrone nicht zu einer Schale. Die sachliche Wahl innerhalb einer Bauart steht bei bestes Shimano-Innenlager. 12,95 Euro für das BB-RS501 sind nur dann ein Argument, wenn die Kurbel die Welle schon mitbringt.
Häufige Fragen
Kann eine Hollowtech-Schale eine Vierkantpatrone ersetzen?
Nein. Die Schale hat keine Welle, die Patrone hat eine. SM-BBR60, BB-RS501 und SM-BB52 setzen eine Hollowtech-II-Kurbel voraus. Die beiden BB-UN300 setzen eine Vierkantkurbel voraus. Ein gemeinsamer Markenname und ein gemeinsames BSA-Gewinde ändern das nicht. Wenn Sie die Patrone herausnehmen und Schalen eindrehen, fehlt der Zapfen für die alten Kurbelarme. Die Arme müssten mitgetauscht werden, und das ist ein anderes Projekt als ein Lagerersatz.
Sitzt die Welle beim Hollowtech im Lager oder an der Kurbel?
An der Kurbel. Das Lager besteht aus den Schalen im Rahmen. Die Achse, bei diesem Standard üblicherweise 24 mm, ist mit einem Kurbelarm verbunden, der zweite Arm wird geklemmt. Deshalb fehlt in den drei Schalen-Listings eine Achslänge, während die UN300-Titel 122,5 und 127,5 mm nennen. Wer eine „längere Hollowtech-Welle“ im Schalenkarton sucht, sucht das falsche Teil. Die Länge der Hollowtech-Welle gehört zur Kurbel, nicht zu diesen ASINs.
Sind Tiagra-Kurbeln Hollowtech, auch wenn der Arm nicht hohl ist?
Sie können es sein. Wikipedia hält fest, dass günstige Gruppen massive statt hohle Arme haben und umgangssprachlich trotzdem so heißen. Die Bauart sehen Sie am Wellenende: steckt die Achse fest am rechten Arm, sind Schalen richtig. Steckt im Arm nur ein Vierkantloch, ist es eine Patrone, auch wenn irgendwo Tiagra oder Alivio steht. Das BB-RS501 nennt Tiagra/Sora, das kurze UN300 nennt Alivio. Die Zeile beschreibt das Listing, sie vermisst nicht Ihren Arm.
Was passiert, wenn eine ISO-Kurbel auf eine JIS-Welle kommt?
Die Kettenlinie verschiebt sich, und der Kurbelarm kann überlasten. Shimano-Vierkant ist JIS, ISO betrifft vor allem Campagnolo. Eine Millimeterangabe dieser Verschiebung steht in den Quellen dieser Seite nicht. Praktisch mischen Sie die Kurbel nicht mit dem UN300, nur weil beide vierkantig aussehen. Innerhalb von Shimano bleibt der Fehler seltener, zwischen den Normen ist er der teure. Die Hollowtech-Seite ist davon unberührt, weil es dort keinen Vierkantzapfen gibt.
Ist Octalink dasselbe wie Hollowtech?
Nein. Octalink ist eine Vielzahn-Verbindung einer Patrone mit Welle, Hollowtech II ist die außenliegende Lagerung mit Welle an der Kurbel. Keiner der fünf Artikel ist als Octalink ausgewiesen. Eine Octalink-Kurbel passt weder auf den UN300-Vierkant noch auf die 24-mm-Hollowtech-Welle. Pressfit ist ein weiterer Ausschluss: ohne Gewinde im Rahmen greifen diese geschraubten Teile nicht. Beide Namen sind hier Grenzen, keine Alternativangebote.
Ist die neuere Bauart automatisch dichter und langlebiger?
Nein. Die größere Stützweite der außenliegenden Lager ist der konstruktive Unterschied seit 2004, keine Kilometergarantie. In den Reviews knarzen Schalen und Patronen beide, von unter 1.000 km bis zu einzelnen Berichten über viele tausend Kilometer. Dichtungen, innere Abdeckung und ein gefettetes Gewinde ändern mehr als das Baujahr. Eine Hollowtech-Schale an der falschen Kurbel ist weder dichter noch langlebiger, sie ist unmontierbar.
