M.2 SSD einbauen
Aktualisiert: Oktober 2026
Das Modul liegt auf dem Tisch, die alte Platte steckt noch, und Sie wollen sie tauschen, ohne dass Windows danach in einem blauen Fenster stehen bleibt. M.2 SSD einbauen heißt hier: erst sichern und stromlos machen, dann schrauben, dann prüfen, ob das UEFI das Laufwerk überhaupt sieht. Im [Vergleich der M.2-SSDs mit 500 GB](/hub/festplatten-speicherkarten/m-2-ssd-500-gb) sehen Sie, welches Modul Sie gekauft haben, inklusive der Zeilen ohne Schraube im Karton. Ob der Slot NVMe oder SATA erwartet, steht in der [M.2 SSD 500 GB Kaufberatung](/hub/festplatten-speicherkarten/m-2-ssd-500-gb/sub/m-2-ssd-500-gb-kaufberatung). Die PS5 formatiert selbst und hat andere Maße. Die öffnen Sie nicht nach dieser Anleitung.
Das Modul liegt auf dem Tisch, die alte Platte steckt noch, und Sie wollen sie tauschen, ohne dass Windows danach in einem blauen Fenster stehen bleibt.
Das Modul liegt auf dem Tisch, die alte Platte steckt noch, und Sie wollen sie tauschen, ohne dass Windows danach in einem blauen Fenster stehen bleibt. M.2 SSD einbauen heißt hier: erst sichern und stromlos machen, dann schrauben, dann prüfen, ob das UEFI das Laufwerk überhaupt sieht. Im Vergleich der M.2-SSDs mit 500 GB sehen Sie, welches Modul Sie gekauft haben, inklusive der Zeilen ohne Schraube im Karton. Ob der Slot NVMe oder SATA erwartet, steht in der M.2 SSD 500 GB Kaufberatung. Die PS5 formatiert selbst und hat andere Maße. Die öffnen Sie nicht nach dieser Anleitung.
Unsere Top-Empfehlungen
| Badge | Produkt | Schnittstelle | Kühlkörper | Garantie | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  fanxiang fanxiang S660 500 GB | PCIe 4.0 x4 | Ja | 5 Jahre | 8.1 | ∼ 83,99 € | Zum Angebot |
| Alternative |  Crucial Crucial P310 500 GB | PCIe 4.0 x4 | – | 5 Jahre | 7.1 | ∼ 99,99 € | Zum Angebot |

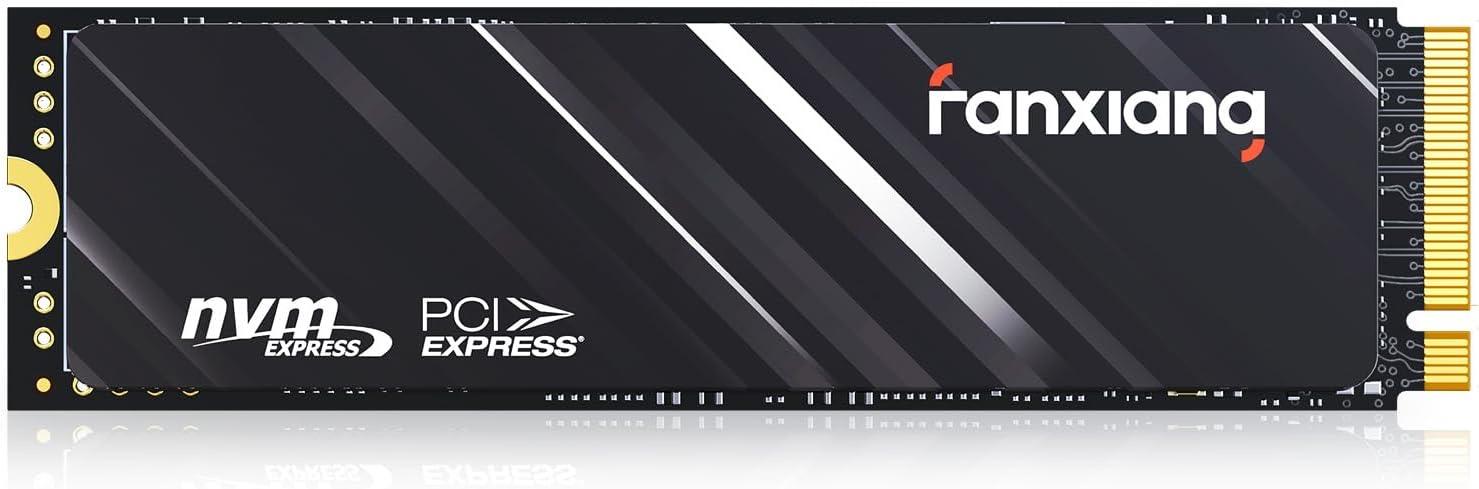

| Preis-Tipp |  fanxiang fanxiang S501Q 512 GB | PCIe 3.0 x4 | – | 3 Jahre | 5.6 | ∼ 79,99 € | Zum Angebot |
Inhalt
Vor dem Aufschrauben
Ziehen Sie das Netzteil ab oder den Akku, wenn das Notebook das hergibt, und erden Sie sich, bevor die Platine frei liegt. Sichern Sie vorher, was Sie nicht verlieren dürfen. Ein BitLocker-Wiederherstellungsschlüssel und, falls das Board einen Firmware-Kennwortschutz hat, dieses Passwort gehören auf einen Zettel außerhalb des Rechners. Ohne den Schlüssel bleibt eine verschlüsselte Platte nach dem Tausch zu, auch wenn das Modul elektrisch in Ordnung ist.
Im Handbuch stehen Länge und der primäre Slot. 2280 ist 80 mm. Der Abstandshalter muss an diesem Ende sitzen, nicht unter der Mitte der Karte. Steht dort, dass der M.2-Steckplatz einen SATA-Port abschaltet, merken Sie sich die Nummer.
So sitzt das Modul
Setzen Sie die Karte schräg an, etwa 30 Grad, Kerbe auf die Nase im Slot. Erzwingen Sie die Kerbe nicht. Drücken Sie das freie Ende erst herunter, wenn die Kontakte sitzen, und schrauben Sie sanft. Die Schraube ist oft eine M2×3 und liegt beim Mainboard. Wikipedia führt das Maß so. Schrauben liegen bei der fanxiang S501Q und der S660, bei der SIX nennen sie die Rezensionen. Bei P310, Optimus 5100 und Optimus GX 7100 steht keine Schraube im Lieferumfang. Eine fehlende Schraube ersetzen Sie aus dem Board-Beutel.
Der Abstandhalter gehört unter das Schraubenloch der Länge 2280. Liegt die Hülse zu weit vorn, biegt sich die Karte beim Festdrücken. Vom Wärmeleitpad ziehen Sie die Schutzfolie ab, sonst isoliert sie, statt zu leiten.
Was das UEFI zeigen muss
Beim ersten Start öffnen Sie das UEFI und die Laufwerksansicht, nicht sofort den Installer. Das Modul muss dort stehen. Fehlt es, sitzt die Karte nicht, der Slot steht auf SATA statt PCIe, oder der BIOS-Stand erkennt sie nicht. ASUS nennt Slot-Modus und ein Update nach Herstellerangabe. Die Intenso Top ist nur im SATA-Modus sichtbar, eine P310 nur im PCIe-Modus. Oft ist der geteilte SATA-Port stumm, nicht die alte Platte tot. Ein anderer Port bringt sie zurück, wenn das Handbuch die Teilung so beschreibt.
Sehen Sie das Modul, ist die Mechanik vorerst erledigt. Eine niedrigere Rate als auf dem Karton ist in einem Gen3-Slot der Deckel der Lanes, kein RMA-Grund. Initialisieren Sie in der Datenträgerverwaltung nichts, von dem Sie noch Daten erwarten. Ein Klick auf ein Datenlaufwerk, das Windows als unbekannt anzeigt, weil der Buchstabe fehlt, kann die Partitionstabelle neu schreiben.
Neu installieren oder klonen
NVMe als Startlaufwerk will UEFI und eine Platte mit GPT. Ein Klon von einer alten MBR-Installation startet oft nicht, obwohl die Dateien vollständig hinüber sind. Stellen Sie die Bootreihenfolge auf das neue Modul, nachdem es im UEFI sichtbar ist, und lassen Sie die alte Platte angeschlossen, bis zweimal sauber gestartet wurde. Erst dann formatieren Sie sie. Ein früher Löschvorgang nimmt Ihnen den Weg zurück, wenn der zweite Start scheitert.
Endet der Klon in Inaccessible Boot Device, ist das nicht automatisch ein totes Modul. Bei einer P310-Rezension trat der Fehler nach dem Umzug von einer kleinen Altplatte auf, der Autor schrieb später, es habe nicht an der SSD gelegen. Der erste Schritt ist, nur von der neuen Platte zu starten und den abgesicherten Modus zu versuchen, bevor Sie ein zweites Modul kaufen. Reparaturhinweise in den Anleitungen nennen Werkzeuge für den Starteintrag.
Häufige Fragen
### In welchem Winkel setze ich die Karte ein?
Schräg, etwa 30 Grad, Kerbe zur Nase im Slot. Die Kontakte gleiten ohne Druck in die Leiste, dann kommt das freie Ende auf den Abstandhalter. Eine Kerbe, die nicht passt, erzwingen Sie nicht. Die Schraube folgt zum Schluss, nur so fest, dass das Modul liegt.
Woher kommt die Schraube?
Vom Mainboard, oft als M2×3 im Beutel. P310, Optimus 5100 und GX 7100 liegen ohne Schraube, S501Q und S660 legen welche bei, bei der SIX nennen das die Rezensionen. Fehlt das Gewinde, nehmen Sie eine Schraube aus einem anderen Slot desselben Rechners, keinen zu langen Ersatz. An der PS5 gilt die Schraube der Konsole.
Was ist, wenn das UEFI nichts zeigt?
Sitz, Folie, Slot-Modus, danach erst die Vermutung eines Defekts. Steht der Slot auf SATA, bleibt eine NVMe unsichtbar, und umgekehrt. Ein geteilter Port kann die alte Platte ausblenden. Ein BIOS-Update nur nach der Anleitung des Board-Herstellers. Sehen Sie das Modul, ist Gen3-Tempo kein Fehler.
Warum ist die alte SATA-Platte weg?
Weil viele Boards den SATA-Port abschalten, der sich die Lanes mit dem M.2-Slot teilt. ASUS beschreibt das in der FAQ zum nicht gefundenen Laufwerk. Die Platte ist dann nicht formatiert und nicht defekt, sie hat nur keinen Kanal. Ein anderer SATA-Port auf demselben Board bringt sie zurück, wenn das Handbuch die Zuordnung so nennt.
Neu installieren oder klonen?
Neu, wenn Windows ohnehin sauber soll und die Daten woanders liegen. Klonen, wenn Programme und Pfade bleiben sollen und die Quelle noch startet. In beiden Fällen muss das Ziel im UEFI sichtbar sein, und ein NVMe-Start will GPT und UEFI, nicht CSM und MBR. Die alte Platte bleibt angeschlossen, bis zweimal sauber gestartet wurde.
Was bedeutet Inaccessible Boot Device?
Windows findet den Startpfad nach dem Hardwarewechsel nicht. Das kann am Klon, am Treiber oder am Boot-Modus liegen. In einer P310-Rezension trat der Fehler auf, der Autor trennte ihn später vom Laufwerk. Starten Sie nur von der neuen Platte und versuchen Sie den abgesicherten Modus, bevor Sie das Modul umtauschen.
Darf ich eine zweite Kühlplatte auflegen?
Nein, nicht auf ein Modul, das schon einen Kühler trägt, und nicht zusätzlich unter den Blechdeckel des Boards. Zwei Lagen verschlechtern den Kontakt und klemmen die Abdeckung. Die Folie auf dem Pad muss ab. Im Notebook kann schon der eine beigelegte Kühler zu hoch sein, wie bei der S660 berichtet.
